穩壓二極管的識別判斷

2022-09-08 10:21:19

正負極識別

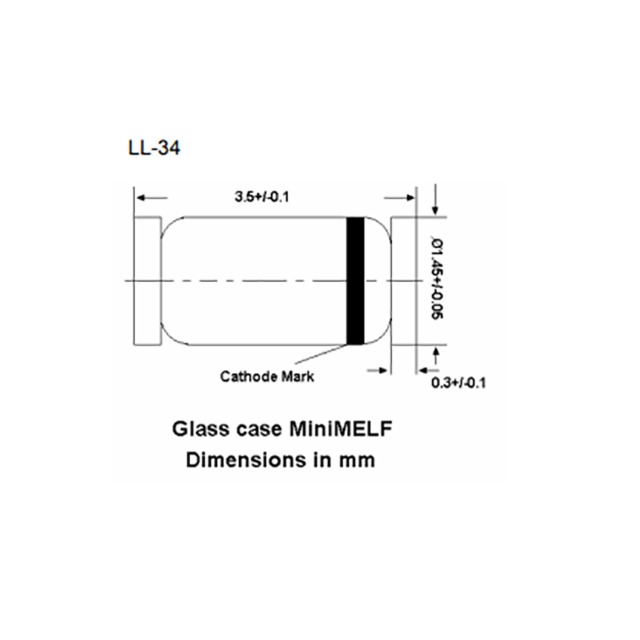

從外形上看,金屬封裝穩壓二極管管體的正極一端為平面形,負極一端為半圓面形。塑封穩壓二極管管體上印有彩色標記的一端為負極,另一端為正極。對標志不清楚的穩壓二極管,也可以用萬用表判別其極性,測量的方法與普通二極管相同,即用萬用表R×1k檔,將兩表筆分別接穩壓二極管的兩個電極,測出一個結果后,再對調兩表筆進行測量。在兩次測量結果中,阻值較小那一次,黑表筆接的是穩壓二極管的正極,紅表筆接的是穩壓二極管的負極。這里指的是指針式萬用表。


色環穩壓二極管識別

色環穩壓二極管國內產品很少見,大多數來自國外,尤其以日本產品居多。一般色環穩壓二極管都標有型號及參數,詳細資料可在元件手冊上查到。而色環穩壓二極管體積小、功率小、穩壓值大多在10V以內,極易擊穿損壞。色環穩壓二極管的外觀與色環電阻十分相似,因而很容易弄錯。色環穩壓二極管上的色環代表兩個含義:一是代表數字,二是代表小數點位數(通常色環穩壓二極管都是取一位小數,用棕色表示。也可理解為倍率即:×10(的-1次方),具體顏色對應的數字同色環電阻)

由于小功率穩壓二極管體積小,在管子上標注型號較困難,所以一些國外產品采用色環來表示它的標稱穩定電壓值。如同色環電阻一樣,環的顏色有棕、紅、橙、黃、綠、藍、紫、灰、白、黑,它們分別用來表示數值1、2、3、4、5、6、7、8、9、0。

有的穩壓二極管上僅有2道色環,而有的卻有3道。最靠近負極的為第1環,后面依次為第2環和第3環。

僅有2道色環的。標稱穩定電壓為兩位數,即“×× V”(幾十幾伏)。第1環表示電壓十位上的數值,第2環表示個位上的數值。如:第1、2環顏色依次為紅、黃,則為24V。

有3道色環,且第2、3兩道色環顏色相同的。標稱穩定電壓為一位整數且帶有一位小數,即“×。× V”(幾點幾伏)。第1環表示電壓個位上的數值。第2、3兩道色環(顏色相同)共同表示十分位(小數點后第一位)的數值。如:第1、2、3環顏色依次為灰、紅、紅,則為8.2V。

有3道色環,且第2、3兩道色環顏色不同的。標稱穩定電壓為兩位整數并帶有一位小數,即“××。× V”(幾十幾點幾伏)。第1環表示電壓十位上的數值。第2環表示個位上的數值。第3環表示十分位(小數點后第一位)的數值。不過這種情況較少見,如:棕、黑、黃(10.4V)和棕、黑、灰(10.8V)常用穩壓二極管的型號對照表(注:后面的二極管型號是以1開頭的,如1N4728,1N4729等)


與普通整流二極管的區分

首先利用萬用表R×1K擋,按把被測管的正、負電極判斷出來。然后將萬用表撥至R×10K擋上,黑表筆接被測管的負極,紅表筆接被測管的正極,若此時測得的反向電阻值比用R×1K擋測量的反向電阻小很多,說明被測管為穩壓管;反之,如果測得的反向電阻值仍很大,說明該管為整流二極管或檢波二極管。這種識別方法的道理是,萬用表R×1K擋內部使用的電池電壓為1.5V,一般不會將被測管反向擊穿,使測得的電阻值比較大。而R×10K擋測量時,萬用表內部電池的電壓一般都在9V以上,當被測管為穩壓管,切穩壓值低于電池電壓值時,即被反向擊穿,使測得的電阻值大為減小。但如果被測管是一般整流或檢波二極管時,則無論用R×1K擋測量還是用R×10K擋測量,所得阻值將不會相差很懸殊。注意,當被測穩壓二極管的穩壓值高于萬用表R×10K擋的電壓值時,用這種方法是無法進行區分鑒別的。
